いよいよ、副鏡シフト用の基板Ｂの加工に入ります。

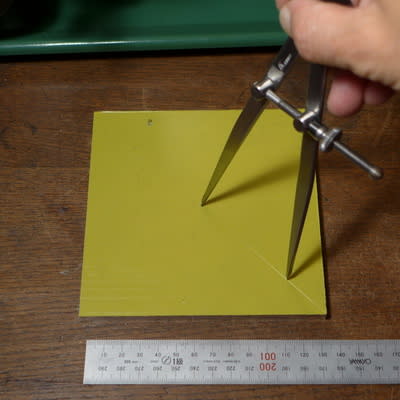

91250638注文していた厚さ8mm137mm角のアルミ板が配達されてきたので、切断位置や穴開け位置をケガキます。
表面が黄色いのは、保護用のビニールで覆われているため。

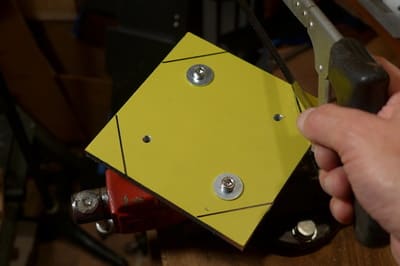

91250642金切りノコで四隅を切り落とします。
手作業で切るのは、部材の寸法が大きすぎて、私が所有する帯ノコ盤や旋盤では加工ができないためです。
91250644四隅を切り落とすのに、1時間半もかかりました。筋肉痛です。(笑)
91250645黄色いビニールを剥いで、ボール盤で穴あけ中。
91250646基板Ｂを旋盤に取り付け、芯出しをします。

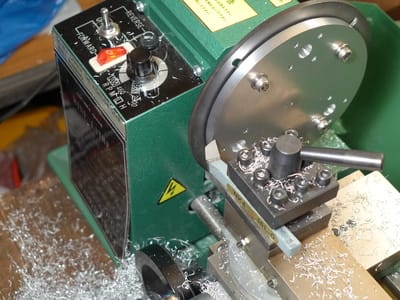

91250648外周を切削し、外径136mmにしました。
この続きは近日中に掲載予定の 【 副鏡シフト装置その３ 】 をご覧ください。
